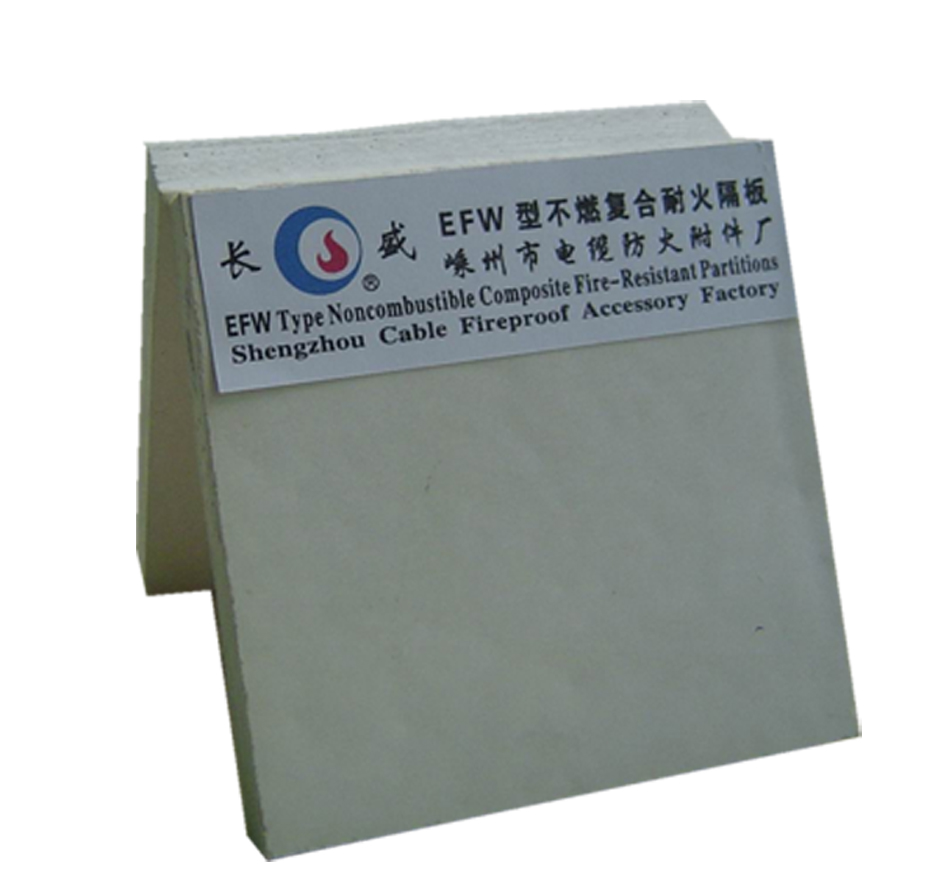

EFW型电缆用无机耐火槽盒 / EFW型电缆用耐火隔板


该系列槽盒、隔板具有不燃、质轻、强度高、价格低廉等特点。可广泛应用于电力、石化、冶金、邮电等行业户内各种电压等级电缆的防火保护。







技 术 性 能

项目

单 位

技 术 指 标

密度

g/cm3

1.50<ρ≤1.75

干态抗弯强度

MPa

≥20

吸水饱和状态抗弯强度

MPa

≥10

吸湿变形率

%

≤0.20

抗返卤性

/

无水珠、无返潮

燃烧性能

炉内温升

≤50

持续燃烧时间

s

≤20

质量损失率

%

≤50





施 工 方 法

(一)隔板
采用A型或B型耐火隔板封堵贯穿电缆孔洞如图一,安装简单。用C型或B 型耐火隔板作多层电缆层间阻火分隔如图二,是电缆防火规范要求中一种较多的防火措施。用防火罩作电缆层阻火分隔如图三,安装方便,拆装容易。

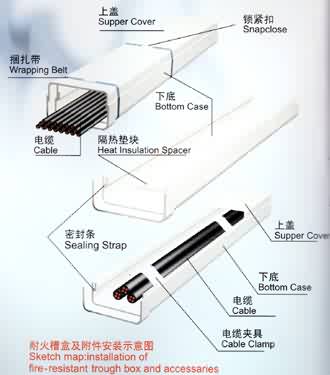

(二)槽盒
槽盒可直接安装在桥架上或支架上,用专用挂钩螺栓(配专用垫片)固定或用普通螺栓固定,槽盒之间接头用普通螺栓(配专用垫片)连接,如图五、六。在安装槽盒时,如遇现场实际变更,管道交叉或有引出电缆等情况,根据现场情况可对槽盒进行切割安装。安装应牢固、整齐,与钢桥架(支架)平行或垂直。
安装在室外或含油设备下部时,卡条开口向下安装。
高压类槽盒内夹具配置间距、数量、与盒体电缆线路短路电流值,蛇形敷设方式等要求相关。品字型配置的3根单芯电缆夹具允许最大间距,可按短路电流值由下式确定。
L=2000/iy2
式中:L——允许最大夹具间距值(m)
iy ——短路电流峰值(KA)
捆扎带、锁紧扣以每隔1m距离对槽盒外围进行捆扎,以提高槽盒的整体刚度。当槽盒内敷设高压电缆时,如需考虑盒内电缆弧光短路时产生的压力释放,可在捆扎时留有一定的余度。
