aa

aa
aa
aa
aa
aa
aa
aa
aa
aa
aa
aa
aa

DW-A2-SFD-II 型 速 固 防 火 堵 料

DW-A2-SFD-Ⅱ型速固防火堵料(原名SFD-Ⅱ型速固防火堵料)是一种以无机材料为主要成分的粉末状固体不燃材料,施工时与一定比例的水混和能迅速固化。适用于电力、石化、冶金、化工、建筑等行业的电缆贯穿孔洞的防火封堵,也可作汇线盒(电缆盒)填充封堵材料,能有效地防止火焰穿透和延燃。

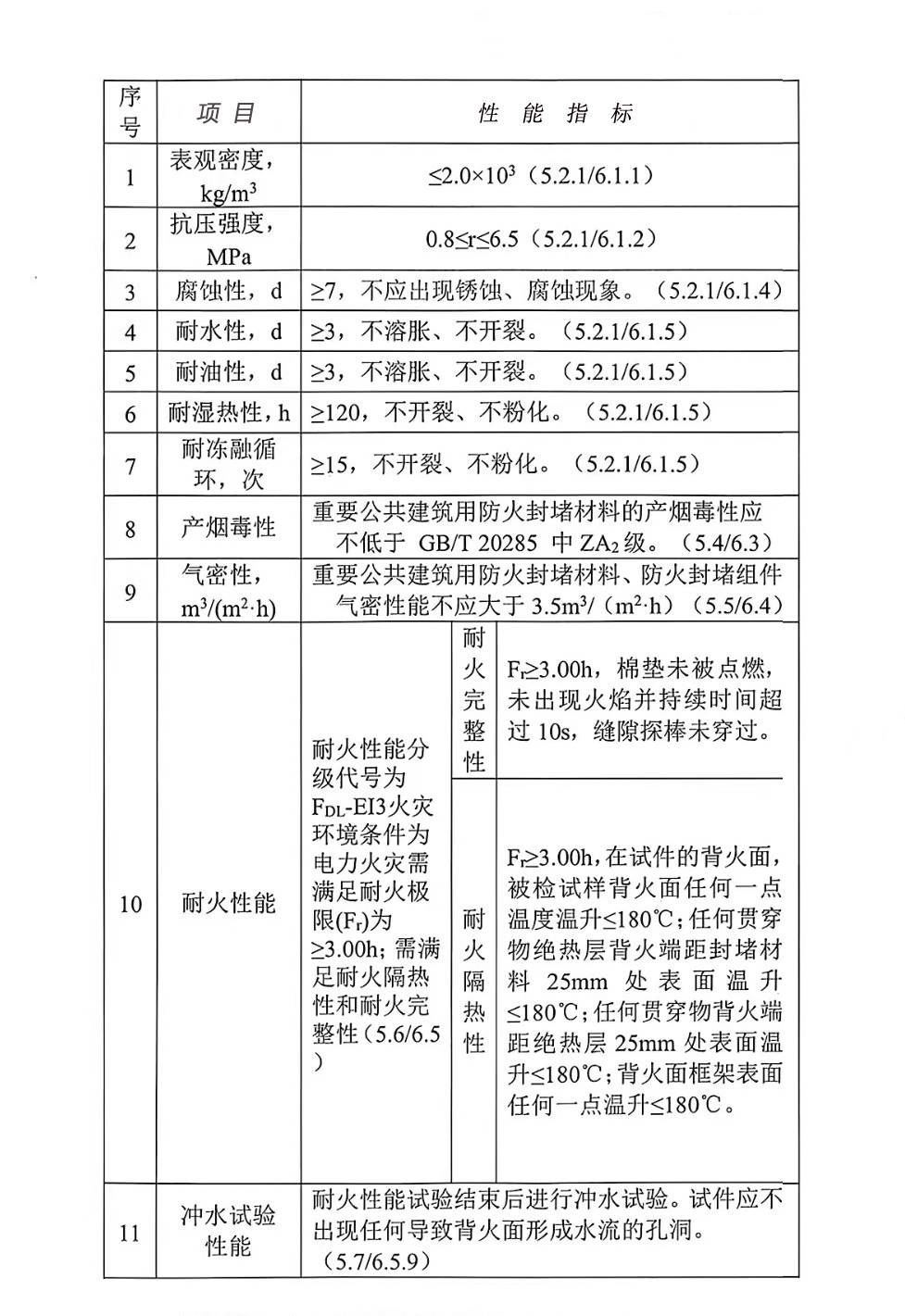

技 术 性 能

项目

性能指标

耐火性能

耐火完整性

A2级≥2.00h

耐火隔热性

A2级≥2.00h

外观

浅灰色或灰白色粉体

表观密度

≤2.0×103Kg/m3

初凝时间

10min≤t≤45min

抗压强度

0.8MPa≤R≤6.5MPa

腐蚀性

≥7天,无锈蚀、无腐蚀现象

耐水性

≥3天,不溶胀、不开裂

耐油性

≥3天,不溶胀、不开裂

耐湿热性

≥120h,不开裂、不粉化

耐冻融循环

≥15次,不开裂、不粉化








施 工 方 法

1、该堵料在施工时,先根据需封堵孔洞的大小,估算堵料用量①,然后取出包装中的小袋固体粉末②,按小袋固体粉末与堵料的重量比1:500进行分别计量小袋固体粉末和堵料 。
2、按小袋固体粉末与水的重量比例1:300~350称取水, 并将小袋固体粉末倒于水中,搅拌至溶解成透明溶液。将堵料缓慢地加入含小袋固体粉末的水溶液中,并一边加一边搅拌,直至搅拌成均匀的浆体,然后立即使用。
3、封堵较大的孔洞时,建议底部使用模板;如需增加强度,可用钢筋骨架加强,并建议与DR-A2-DFD-Ⅲ(A)型、DR-A1-EFB型柔性有机堵料配合使用。
4、施工方法和工具与水泥沙浆相同。
注①:堵料用料估算公式:
W=1030×V
式中:W—堵料用量(kg)
V—孔洞体积(m3)
1030系数(kg/m3)

? ② :小袋固体粉末为缓凝剂,只起缓凝作用。施工时,小袋固体粉末的加入量根据施工速度、环境温度可以适当调整。
